tectis

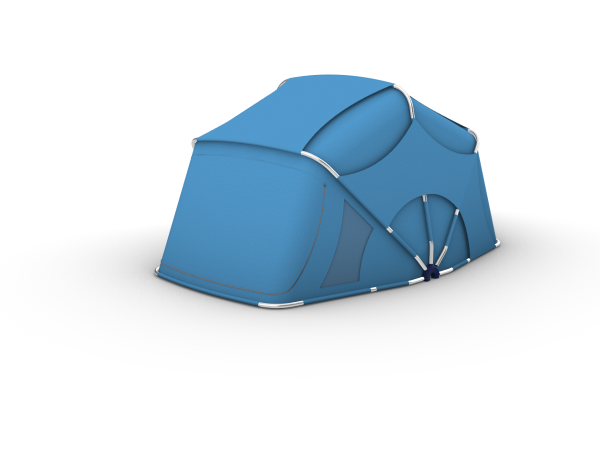

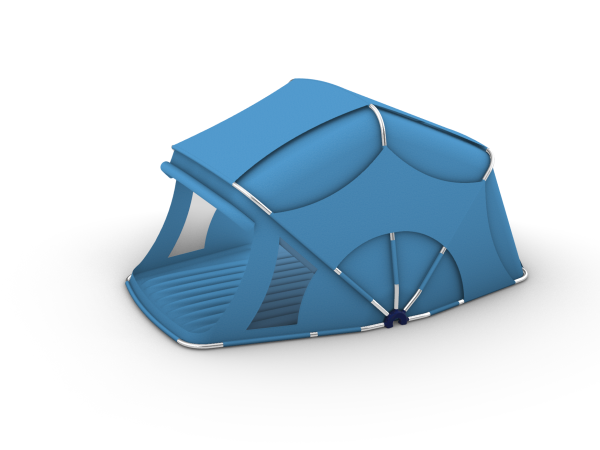

Tectis ist ein aufklappbares und auffächerbares Personenzelt für den Outdoorbereich. Entstanden ist das Produkt aus einer Analyse verschiedener Formen und Volumenkörper, frei nach dem invertierten Zitat und Kursthema „Function follows Form“. Aus der finalen Form entstand letztlich ein innovatives Zelt, das schnell und unkompliziert aufgebaut werden kann. Das Zelt ist mit Abmaßen von 140 cm Breite und 210 cm Länge für ein bis maximal zwei Personen geeignet. Um das schnelle Aufbauen weiter zu gewährleisten, das Transportvolumen jedoch zu verringern, wurden die insgesamt fünf Zeltstangen an jeweils 4 Drehpunkten geteilt. Über Zylinderschaniere lassen sich die Stangen nach dem zusammenfächern einklappen.

Die Grundform

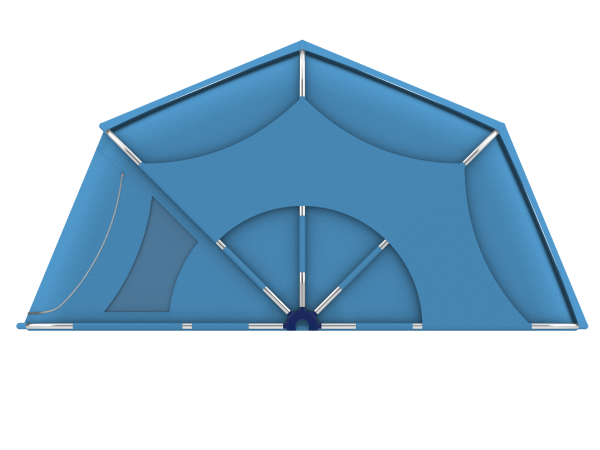

Die finale Form lässts sich definieren als ein halbierter Rotationskörper mit trapezförmigem Grundriss, welcher in vier Segmente unterteilt ist. Mit der Form stand schnell auch die Funktionsweise des Auffächerns fest.

Das Endmodell

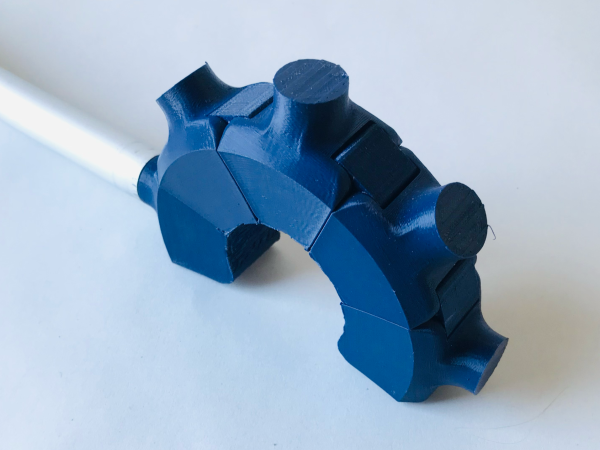

Das Endmodell wurde im 1:3 Maßstab realisiert und lässt sich dank einer 3D-gedruckten Drehachse auf- und zufächern. Die Zelthaut besteht aus Baumwolle. Durch zusätzliche Außenpanele findet kein direkter Kontakt zwischen dem Körper der Person und der äußersten Zelthaut statt, was vor Eindringen von Wasser schützt.

Das Funktionsmodell

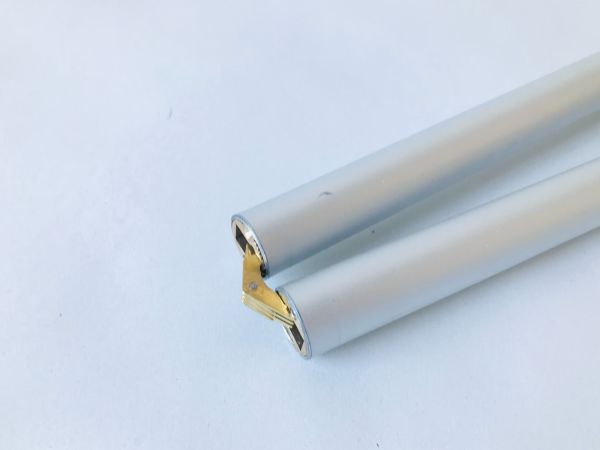

Hier zu sehen ein Teilmodell im Maßstab 1:1. Die maßstabsgetrue Zeltstange wurde mithilfe einer Schablone gebogen und mit den 3D-gedruckten Drehachsen verbunden. Um die Transportgröße zu minimieren, lassen sich die einzelnen Stangen an jeweils vier Drehpunkten, dank Zylinderschanieren, einschwenken. Somit ergibt sich ein Transportvolumen von 108 x 20 x 20 cm.
