„Smart®evolution“
Gestaltung smarter Produkte mit Mehrwert
Gestaltung von smarten Helfern, die sich sowohl im Haushalt als auch in der Arbeitswelt nützlich machen.
Unter besonderer Betrachtung der digitalen Schnittstellen.
Intelligente Designkonzepte für Produkte mit digitaler Schnittstelle
Die Grenzen zwischen klassischem Produktdesign analoger Produkte und der Gestaltung digitaler Systeme verschwimmen. Auch in unserem täglichen Umfeld sind wir zunehmend von Produkten umgeben, die uns durch smarte Features und deren Anwendung das Leben leichter machen sollen. Von der smarten Zahnbürste bis zum Saugroboter und dem nicht mehr wegzudenkenden Smartphone nutzen wir sowohl die mechanischen und haptischen Eigenschaften der Alltagshelfer, als auch deren Sensoren und Aktoren und die daraus resultierenden Services und Informationen.
Übertragen auf das Gestaltungsprojekt liegt der Schwerpunkt in diesem Semester auf der Analyse aktueller Produkte und deren analogen und digitalen Schnittstellen und der Gestaltung der smarten Helfer, die sich sowohl im Haushalt als auch in der Arbeitswelt nützlich machen.
Ziel des Projektes ist es, gestalterische konstruktive und digitale Lösungs- und Entwurfsansätze zu vereinen und Produkte zu generieren, die dadurch einen Mehrwert bieten.
Radavik ist eine Smart-Spüle mit integriertem Wasserhahn und einem Wassersparsystem. Zunächst erfasst das Spülbecken mithilfe der eingebauten Sensorik unter anderem die Trübheit und den pH-Wert des Wassers, das sich im Becken angesammelt hat. Anhand dieser Auswertung gibt die Spüle durch das Aufleuchten der entsprechenden Knöpfe, die mit den jeweiligen Abflüssen korrespondieren, an, für welche Zwecke das Wasser verwendet werden kann. Der Benutzer wählt eine der Optionen aus, woraufhin das Wasser in einen der Wasserbehälter im System oder in den Abfluss geleitet wird. Kundenbericht
Timo hat bemerkt, dass er viel Wasser in der Küche verbraucht. Dabei fällt ihm auf, dass ein Teil des Wassers, das in den Abfluss fließt, nur gering oder gar nicht verschmutzt ist. Weil er etwas Gutes für sein Konsumverhalten tun möchte, lässt er manchmal den Vorlauf an Wasser in eine Gießkanne laufen, mit der er anschließend die Pflanzen gießt. Oft vergisst Timo jedoch, das übrige Wasser zu verwenden, und gießt es doch in den Abfluss, ohne zu wissen, ob es noch brauchbar oder bereits umgekippt ist. Timo kann geholfen werden, seinen Wasserverbrauch auf eine neue Weise zu strukturieren und zu verringern. Funktion
Das Wasser lässt sich in vier verschiedene Qualitätsstufen einteilen, von denen drei im System gespeichert und direkt wiederverwendet werden können. Um die Sauberkeit der drei wiederverwendbaren Stufen zu gewährleisten, verfügt jede über einen eigenen Abfluss im Spülbecken. Sobald ein Behältnis mit gebrauchtem Wasser gefüllt wird, startet ein Timer, der herunterzählt. Nach Ablauf einer festgelegten Zeit, zum Beispiel 36 Stunden, wird das Wasser als Hygienemaßnahme automatisch in den Abfluss geleitet. Das Spülbecken

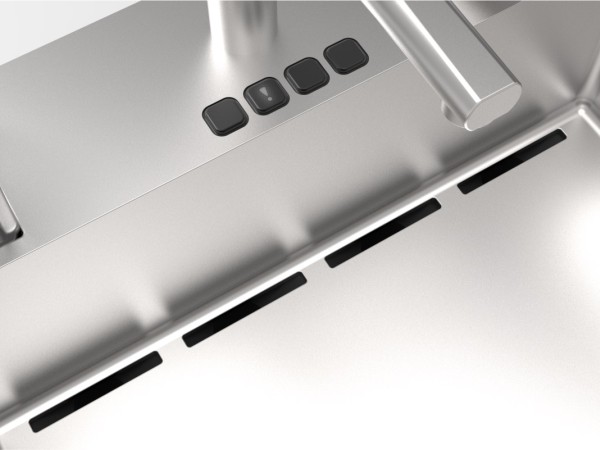

Damit zwischen den Wasserqualitäten schon im Spülbecken die Unterschiede erfasst werden können, ist das Becken an den Rändern der Abflüsse mit Sensoren ausgestattet. Diese erkennen, wie verschmutzt das Wasser ist und den Wert der vorhandenen Inhaltsstoffe. Da sich die Abflüsse durch eine Neigung im Boden des Beckens am tiefsten Punkt befinden, können auch kleine Wassermengen ausgewertet werden. Die Sensoren geben die erfasste Information durch das Interface am hinteren Beckenrand an den Nutzer weiter. Bedienung
Um die verschiedenen Abflüsse zu betätigen, befinden sich Knöpfe an der Spüle. Wenn die Sensorik die Wasserqualität des in der Spüle angesammelten Wassers ausgewertet hat, leuchten die Knöpfe der dafür geeigneten Behälter auf. Der Benutzer kann sich nun für eine der vorgegebenen Sortierungsmöglichkeiten entscheiden und auf den Knopf drücken. Das Wasser wird nun durch den ausgewählten Abfluss aus dem Becken geleitet. Ist eines der Behältnisse unter der Spüle voll, wird dies durch ein Symbol auf dem zugehörigen Knopf dem Nutzer vermittelt. Qualitäten-Wasserhahn

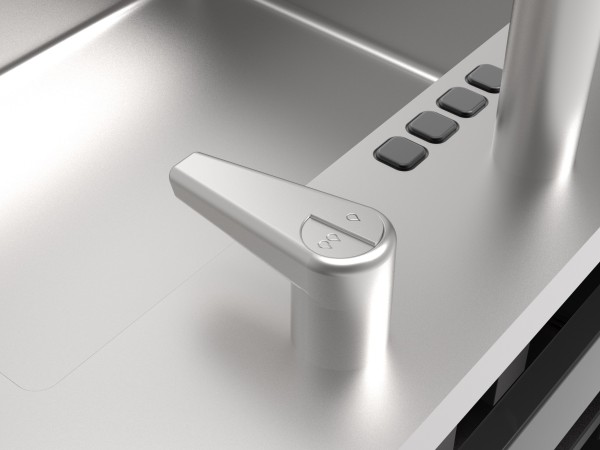

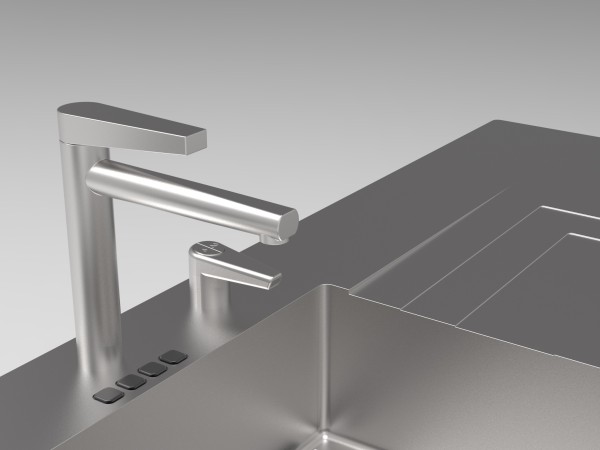

Der Nutzer hat Zugriff auf das gespeicherte Wasser der Qualität 1 und 2 über den kleineren Qualitäten-Wasserhahn. Von dort kann nach Wahl das Wasser der Qualitäten 1 und 2 entnommen werden. Durch Knopfdruck wird das ausgewählte Wasser aus dem entsprechenden Behälter nach oben in das Spülbecken gepumpt. Nach dem Verbrauch des Behälterinhalts kehrt der Knopf automatisch in die Ausgangsposition zurück. Durch erneutes Drücken des Knopfes kann die Pumpe vorzeitig abgeschaltet werden, um das restliche Wasser für später zu verwenden. Behälter

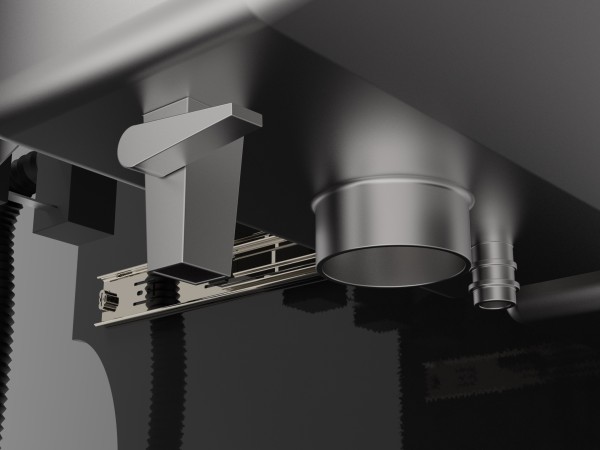

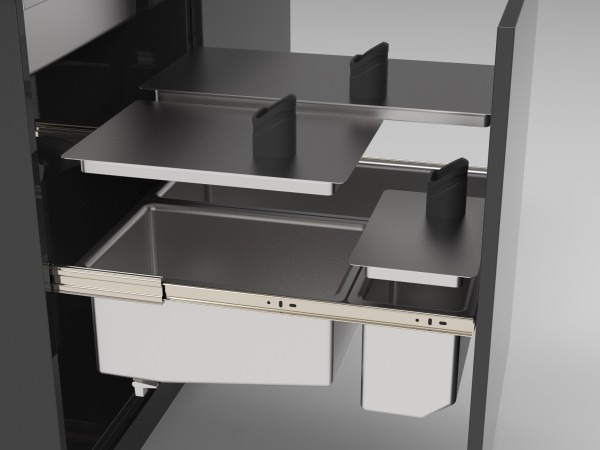

Jeder Behälter hat eine Entnahmemöglichkeit zur direkten Wasserwiederverwendung, bestehend aus einer Kastenform und einem Deckel, der mit dem Abfluss verbunden ist. Ein
separates Rohr ermöglicht die Trennung zwischen Behälter und Abfluss. Beim Herausziehen der Schublade trennen sich die Behälter von den Rohren; Magneten halten sie beim Einschieben wieder zusammen. Ein Knopf am Behälter lässt das Wasser in den Abfluss fließen. Ein eingebauter Timer sorgt dafür, dass Behälter sich automatisch entleeren. Füllstandssensoren informieren den Nutzer am Spülbecken. Die Behälter können leicht entfernt und gereinigt werden. Kapazitäten:
Qualität 1 - 5 L, Qualität 2 - 10 L, Qualität 3 - 15 L. Hahn für die Gießkanne
Am Behältnis für die zweite Wasserqualität befindet sich ein eigener Wasserhahn. Aus diesem kann das Wasser direkt in eine Gießkanne gefüllt werden, indem man sie unterhalb der Schublade mit den Behältern positioniert. Trinkwasser
Um das Wasser im Vorlauf, sei es warm oder kalt, aufzufangen und in trinkbarer Qualität zu bewahren, wird ein spezielles Trinkwasserbehältnis verwendet, das nicht Teil des Spülbeckens ist. Dieses Behältnis ist für den Verbrauch von 1,8 Litern im Vorlauf ausgelegt und befindet sich in einer dafür vorgesehenen Vertiefung neben der Spüle, um immer in der Nähe des Wasserhahns zu sein. Es kann einfach entnommen und gereinigt werden, benötigt keine Elektronik und ist so konzipiert, dass es leicht zugänglich ist. Zusätzlich verfügt der Wasserhahn über einen thermostatgesteuerten LED-Streifen zur Anzeige der richtigen Temperatur.
