Datenvisualisierung: Auseinandersetzung mit Form, Farbe und Ordnungsprinzipien, um Zusammenhänge in größeren Datenmengen sichtbar zu machen. Das Ergebnis ist ein programmierter, interaktiver Prototyp.
Die Daten werden ohne Zuhilfenahme von bildhaften Elementen (Piktogramme, Fotografien, …) interaktiv dargestellt. Alphanumerische Zeichen (Text, Zahlen) sollen so sparsam wie möglich verwendet werden. Umso wichtiger wird es, gezielt Farbe, Form und Position einzusetzen, um
Mengen sichtbar zu machen,
Kategorien zu kodieren,
Gruppen zu bilden,
Zeitabläufe nachverfolgbar zu machen,
…
Die Darstellung von Daten zwingt schon an sich zu einer parametrischen Denkweise. D.h. die grafischen Elemente müssen flexibel gedacht werden, so dass sie unterschiedliche Zahlenwerte und Bedeutungen annehmen können. Das Denken in Varianten ist also essenziell. Zudem erlauben unterschiedliche Gesamtdarstellungen neue Einblicke in die Zusammenhänge innerhalb der Daten. Durch Interaktion können weitere Zusammenhänge vom Nutzer entdeckt werden.
Die Aufgabe bestand darin, einen Datensatz zu finden, dessen Besonderheiten herauszuarbeiten und diese darzustellen.
Datensatz
Der von mir gewählte Datensatz enthält Satelliten im Erdorbit seit 1975 und hat damit insgesamt über 6700 einzelne Satelliten mit jeweils mehr als 25 Datenpunkten.
Zunächst habe ich die Anzahl reduziert. Es wurden nur noch Satelliten ausgewählt, die sich im Niedrigen Erdorbit, also in einer Höhe unter 2000 km befinden und innerhalb der letzten 20 Jahren gestartet sind. Dadurch hatte ich noch knapp 4000 Satelliten.
Darstellung

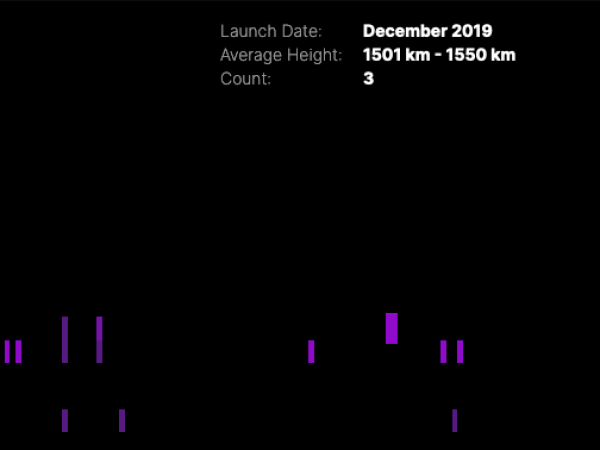

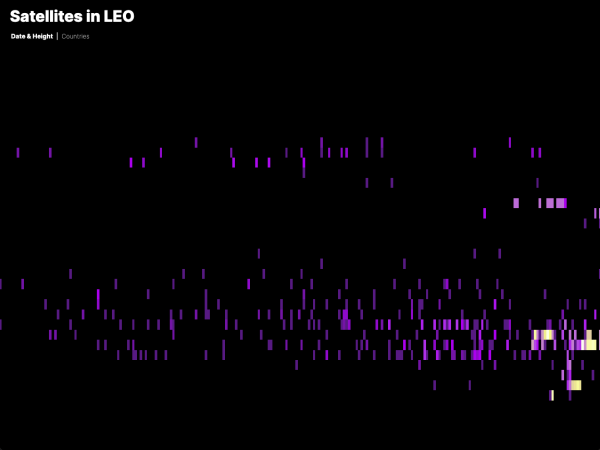

Es gibt zwei verschiedene Darstellungen. Als erstes sieht man eine Heatmap, bei der die x-Achse den Start Zeitpunkt und die y-Achse die durchschnittliche Höhe der Satelliten darstellt. Je heller die Farbe, desto mehr Satelliten sind im gleichen Monat auf die gleiche Höhe gestartet. Wenn man mit der Maus über eine Kachel fährt, werden oben rechts die genauen Daten angezeigt.

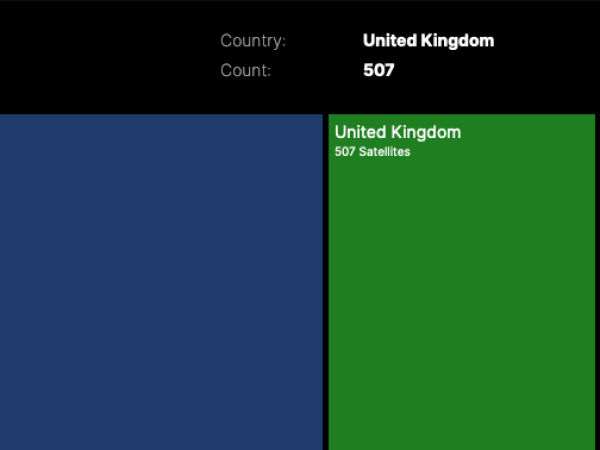

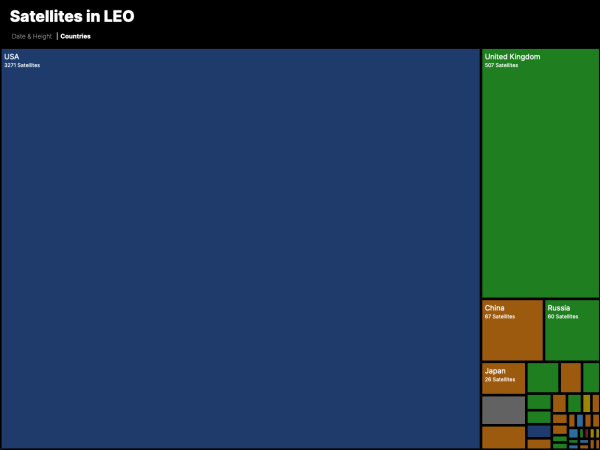

In der zweiten Darstellung sieht man eine vereinfachte Treemap. Hier ist die Fläche eines Rechtecks proportional zur Anzahl der Satelliten, die von Personen oder Firmen aus einem Land gestartet wurden. Auch hier kann man die genauen Daten sehen, wenn man mit der Maus über ein Rechteck fährt.
