Das Fach Dreidimensionales Gestalten vermittelt Grundlagen über Körper und Raum, Form und Funktion, Material und Oberfläche, aber auch produktsemantische und konstruktive Aspekte.
In diesem Semester beschäftigten wir uns mit drei Themen:
Hebelstabwerk
Basierend auf dem Prinzip des Hebelstabwerks werden selbsttragende Strukturen entwickelt und mit einem stabilisierenden Verbindungsdetail gesichert.
Spannendes Objekt
Zu entwickeln ist ein Objekt das unter Zuhilfenahme einer gegebenen Stahlkugel einen Spalt von 40 cm Breite überbrückt. Die Struktur soll materialsparend und komprimierbar gestaltet werden.
Bionik
Ein Beispiel aus der Natur wird untersucht, darin verborgene interessante Prinzipien werden analysiert. Im letzten Schritt werden mögliche Übertragungen dieser Prinzipien auf technische oder gestalterische Anwendungen vorgeschlagen.
Im Grundlagenkurs dreidimensionales Gestalten sollte ein Objekt mit folgenden Eigenschaften entworfen werden:
spannend - überbrückt einen Spalt von 40 cm Breite
effizient - besteht aus so wenig Material wie notwendig
tragend - trägt eine Stahlkugel ca. ø 25 mm, 100g
selbsttragend - ist nicht fest mit dem Untergrund verbunden
komprimierbar - durch Zerlegen, Klappen, Rollen, Fächern, …

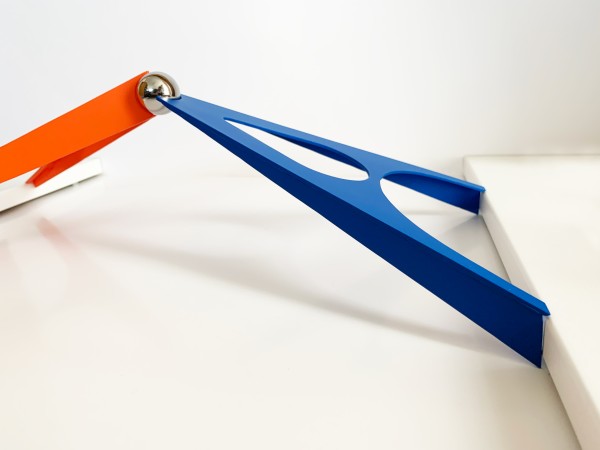

Bei der hier dargestellten Lösung streben zwei asymmetrische Elemente über den Spalt und stützen sich auf die in der Mitte liegende Kugel. Die Kugel wird hierbei durch je zwei Punkte von rechts und links gelagert, welche um 90 Grad gegeneinander verschränkt sind. Dies sichert den festen Halt der Kugel.
Das Gewicht der Kugel stützt hier bei die gesamte Konstruktion, indem alle Elemente unter der Last, fest zusammengedrückt werden.
Nähere Informationen und die gesamte Dokumentation des Kurses, im PDF Viewer …
